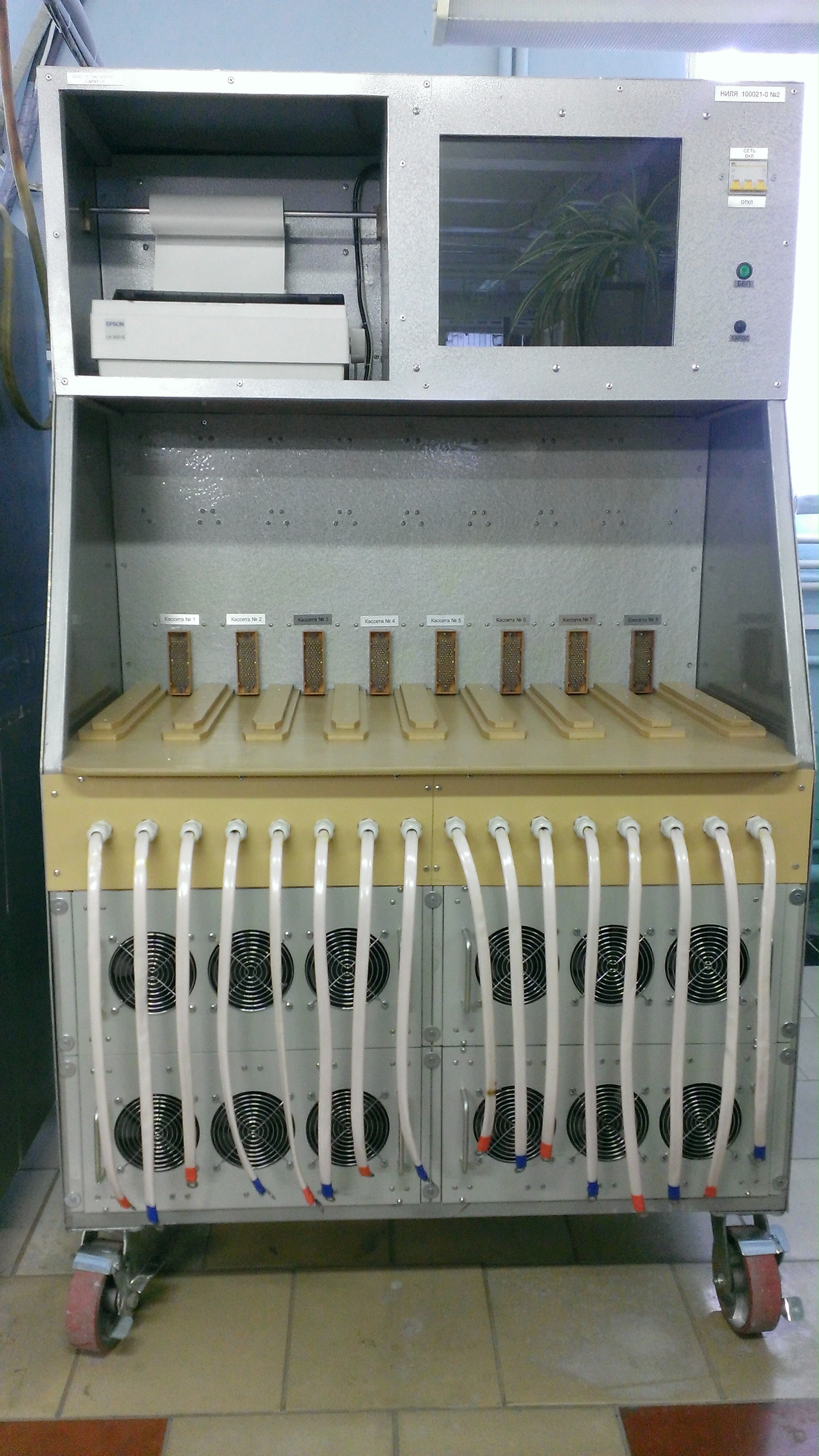

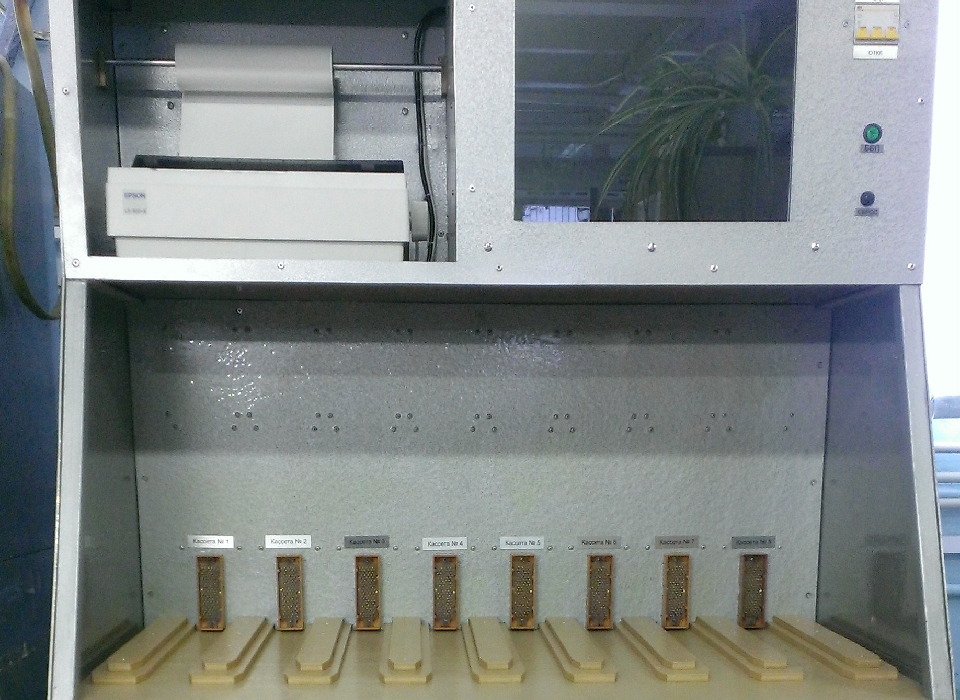

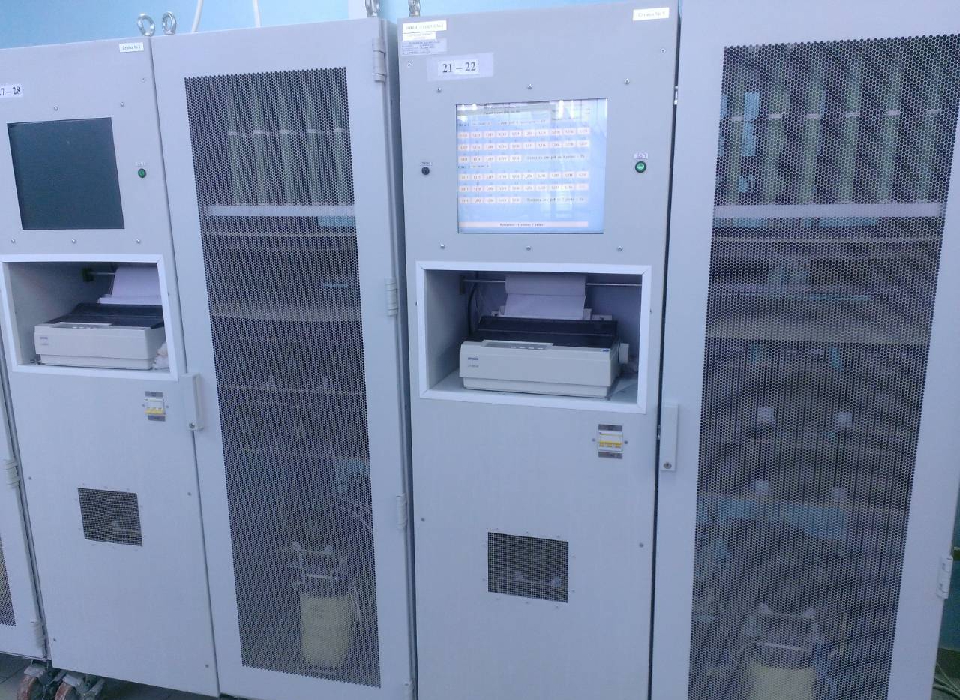

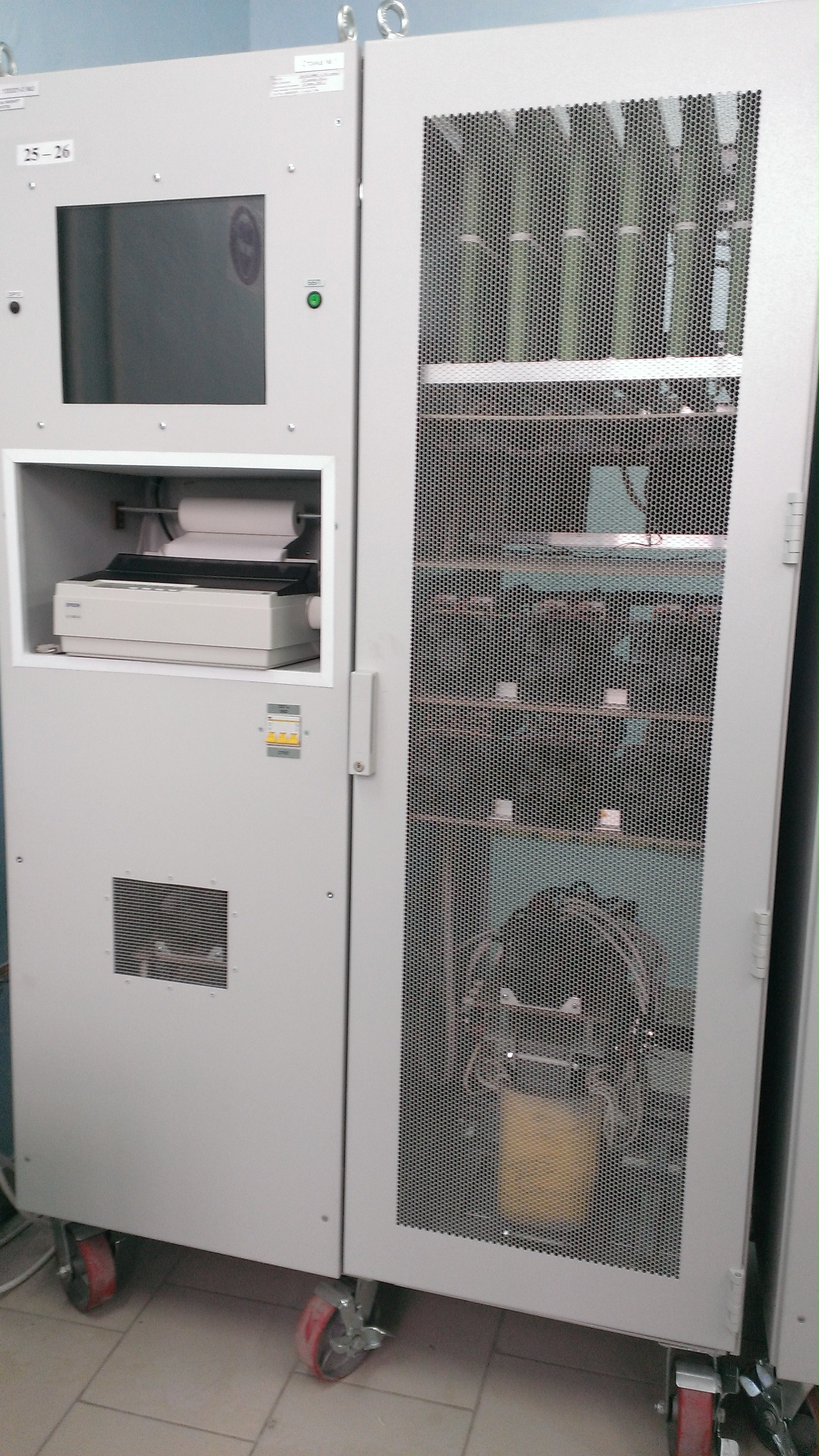

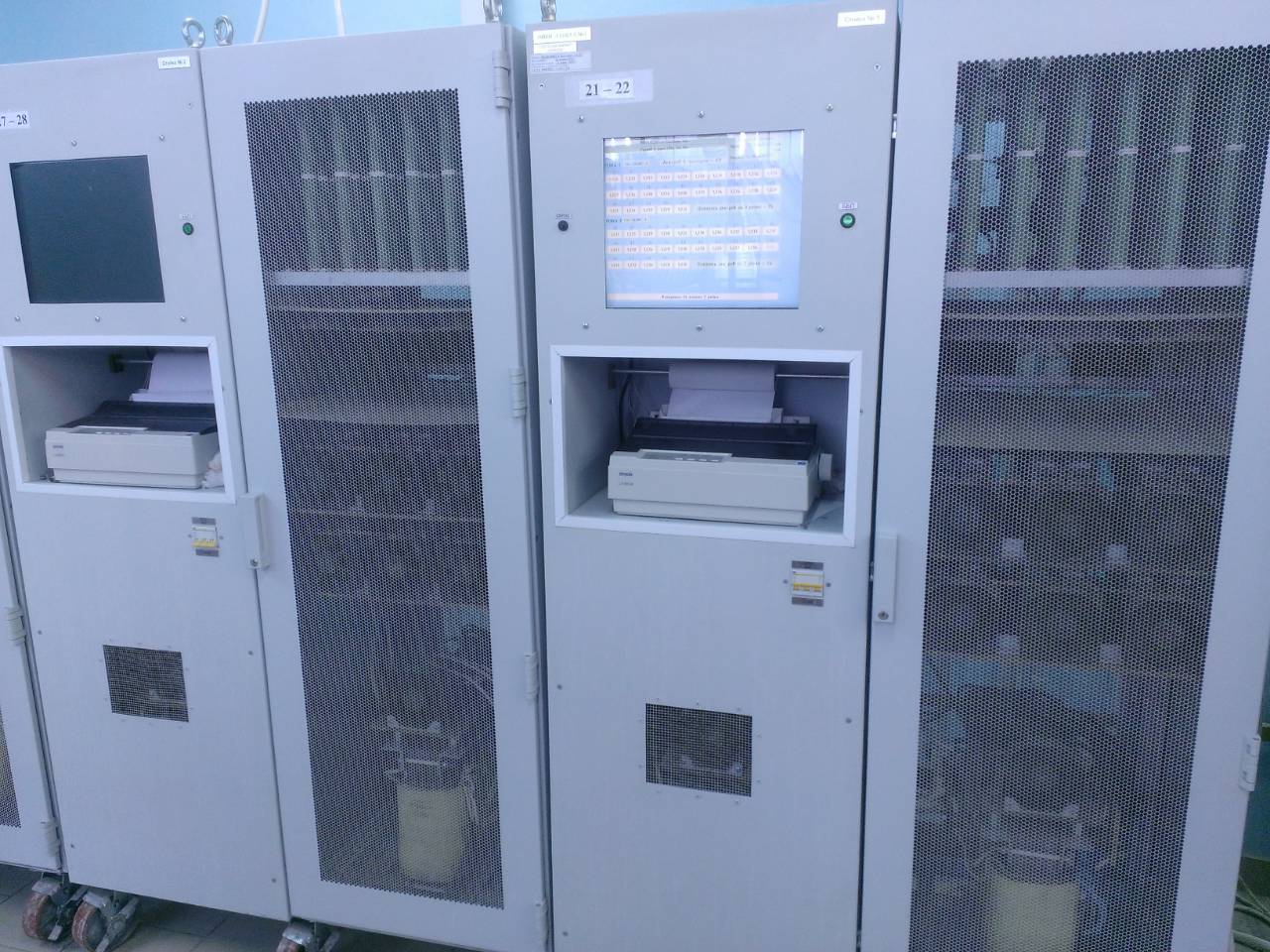

Режим работы стенда - автоматический, под управлением программного обеспечения.

Операционная система – Windows XP.

Стенд обеспечивает одновременный заряд/разряд:

- 80 аккумуляторов НКМ-0,5, НКМ-0,65 в 8 кассетах по 10шт. (согласно электрической схемы кассет по чертежу Г7.112565-0);

- НКМ-1 в 8 кассетах по 10шт. (согласно электрической схемы кассет по чертежу Г7.112503-0);

- НКМ-2, НКМ-3,5 в 8 кассетах по 10шт. (согласно электрической схемы кассет по чертежу ЖФИР.10012-0);

- НКМ5, НКМ-7, НКМ-10 в 8 кассетах по 10шт. (согласно электрической схемы кассет по чертежу Г7.112587-0)

- и 40 аккумуляторов НКМ-20 в 8 кассетах по 5шт. (согласно электрической схемы кассет по чертежу Г7.112587-0).

Диапазон измерения напряжения аккумуляторов от 0 до 2,5 В.

Величина постоянного тока:

- от 0,1 до 6 А для режима по-аккумуляторного включения всех типов аккумуляторов при заряде/разряде;

- от 0,1 до 15 А для режима по-кассетного включения аккумуляторов НКМ-2, НКМ-3,5, НКМ-5, НКМ-7, НКМ-10 при заряде/разряде;

- 40 А и 60 А для режима по-кассетного включения аккумуляторов НКМ-2, НКМ-3,5, НКМ-5, НКМ-7, НКМ-10 при разряде;

- от 0,1 до 22 А для режима по-кассетного включения аккумуляторов НКМ-20 при заряде/разряде;

- 60 А для режима по-кассетного включения аккумуляторов НКМ-20 при разряде.

Стенд отключает кассету из токовой цепи после достижения ею, при разряде, напряжения U*n В, где n – количество аккумуляторов в кассете, U – напряжение отключения каждого аккумулятора, либо при достижении кассетой заданного напряжения (суммарного напряжения аккумуляторов в кассете).

При по-аккумуляторном включении в разрядную цепь стенд отключает аккумуляторы из токовой цепи при достижения заданного напряжения.

Погрешность измерения величины тока ±1%.

Погрешность установки тока ±1%.

Погрешность измерения времени ±1%.

Оборудование работоспособно при температуре окружающей среды от плюс 10 до плюс 35 0С и относительной влажности воздуха не более 80%.

Питание стенда осуществляется от трехфазной сети переменного тока частотой (50±1) Гц, напряжением (220±22) В.

Потребляемая мощность при номинальной величине напряжения сети не более 9 кВт.

Габаритные размеры стенда (L х B х H)мм - 1056х806х1795.

Масса стойки управления не более 400 кг.

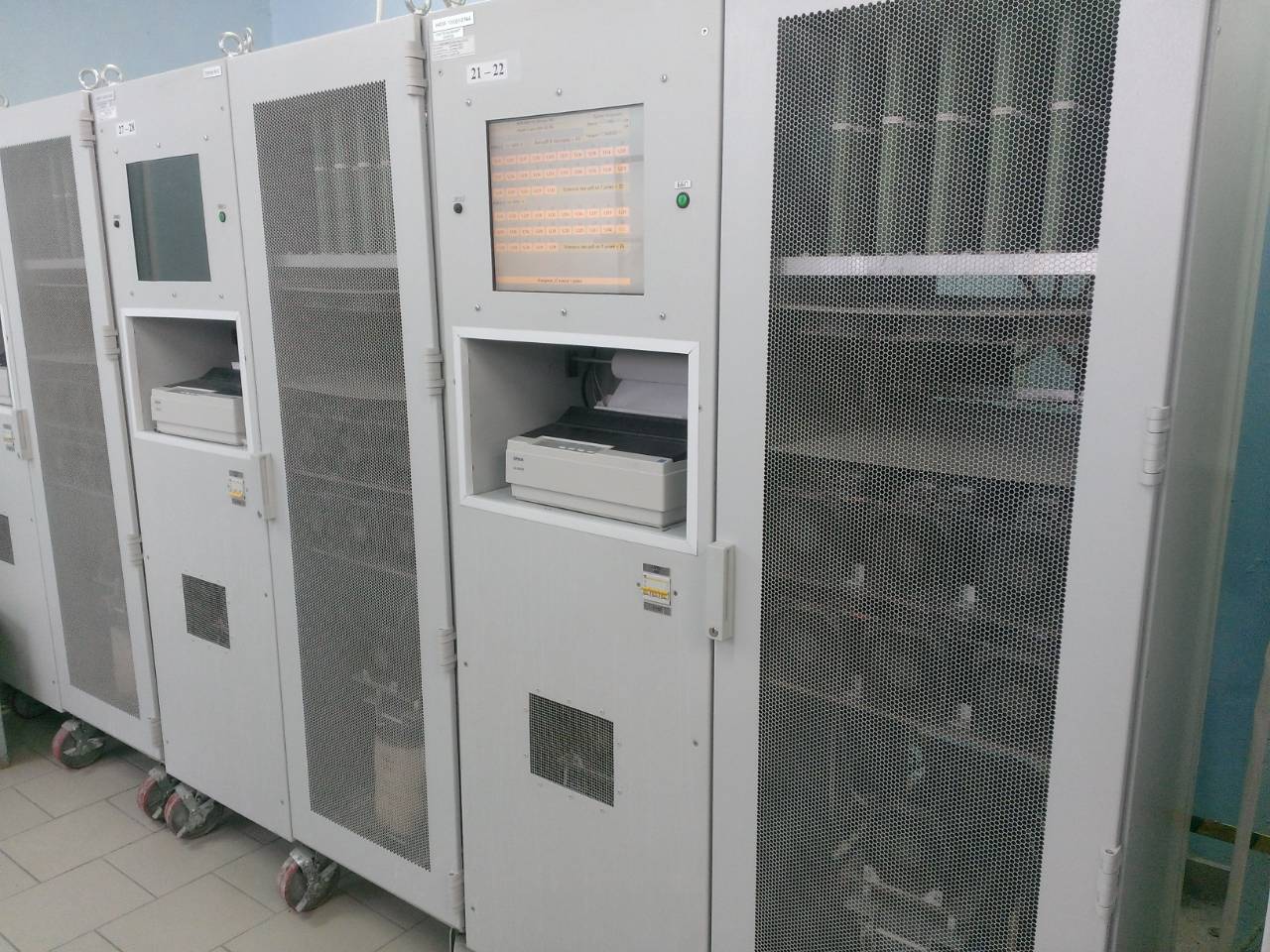

Режим работы стенда - автоматический, под управлением программного обеспечения.

Операционная система – Windows XP.

Стенд обеспечивает одновременный заряд или разряд 100 аккумуляторов НКМ-100 на четырех рейках.

Стенд состоит из двух стоек управления и стойки для установки аккумуляторов. Каждая стойка управления управляет работой двух реек. На каждую рейку устанавливается от 1 до 25 аккумуляторов.

Стенд обеспечивает отключение аккумуляторов из разрядной (зарядной) цепи по времени или при достижении аккумулятором заданного напряжения; данные параметры определяются программным обеспечением.

Диапазон измерения напряжения от 0,5 до 2,5 В.

Величина постоянного тока заряда-разряда от 15 до 25 А, (60±3) А, (90±3) А.

Погрешность измерения напряжения ±1%.

Погрешность измерения величины тока ±1%.

Погрешность установки тока ±1%.

Погрешность отклонения тока во времени ±1%.

Погрешность измерения времени ±1%.

Питание стенда осуществляется от трехфазной сети переменного тока частотой (50±1) Гц, напряжением (220±22) В.

Потребляемая мощность одной стойки управления при номинальной величине напряжения сети:

- при разряде не более 2 кВт;

- при заряде не более 13 кВт.

Габаритные размеры стойки управления (L х B х H)мм - 1200х640х1960.

Габаритные размеры стойки для установки аккумуляторов (L х B х H)мм – 2830 х 370 х 2000.

Масса стойки управления не более 600 кг.

Масса стойки для установки аккумуляторов не более 1000 кг.

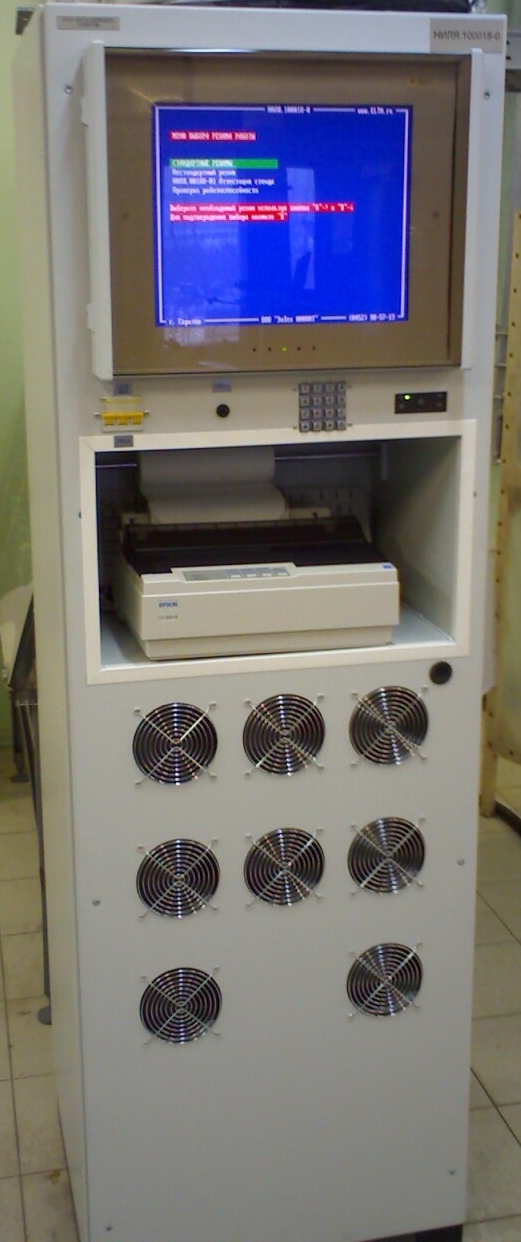

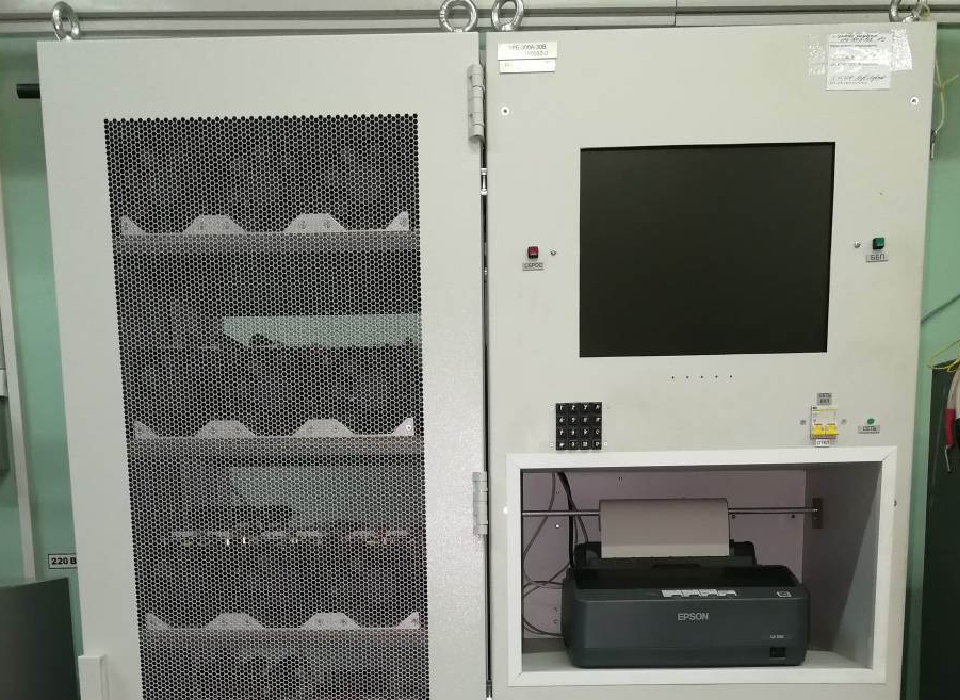

Стенд обеспечивает заряд или разряд постоянным стабилизированным током одновременно от 1 до 50 аккумуляторов типа НКБН (НКБН-25, НКБН-40, НКБН-28, KSX-27). Заряд аккумуляторов производится током в диапазоне от 5 до 15 А при напряжении на каждом аккумуляторе от 0.9 до 2.0 В, а разряд – током в диапазоне от 5 до 40 А при напряжении на каждом аккумуляторе от 1.4 до 0.3 В.

Стенд выполнен из трех частей, соединённых с помощью коммутационных жгутов:

- одной стойки управления, включающей силовую и регистрирующую часть;

- двух рабочих столов для установки от одного до 25-ти аккумуляторов каждый.

На лицевой панели стойки управления установлен дисплей с диагональю 17 дюймов для отображения информации, клавиатура 4×4 для ввода параметров и работы в диалоговом режиме, автомат включения стенда, кнопка для экстренного отключения тока в силовой цепи, гнездо для подключения внешнего цифрового носителя информации. В специальном углублении располагается матричный принтер Epson LX 300+ II.

Стенд обеспечивает следующие метрологические характеристики:

- погрешность измерения тока в диапазоне (5 - 40) А не более 1%;

- погрешность измерения напряжения аккумуляторов – не более 1 %;

- погрешность измерения времени – не более 1 %;

- частота опроса аккумуляторов, подключенных к стенду – не менее 2 Гц.

Стенд функционирует в автоматическом режиме под управлением ЭВМ, входящей в состав стойки управления, по выбираемой оператором программе, заложенной в памяти системы управления.

Стенд обеспечивает автоматическое индивидуальное отключение аккумуляторов от силовой цепи:

- при достижении определённого времени;

- при достижении установленного напряжения на клеммах аккумулятора при разряде;

- при достижении напряжения аккумулятора более 2.0 В на заряде;

- при достижении напряжения аккумулятора менее 0.3 В на разряде по времени.

В стенде установлен источник бесперебойного питания для обеспечения стабильной работы встроенной ЭВМ и обеспечения сохранности данных на запоминающем устройстве при отключении сети или перебоях в питающей сети.

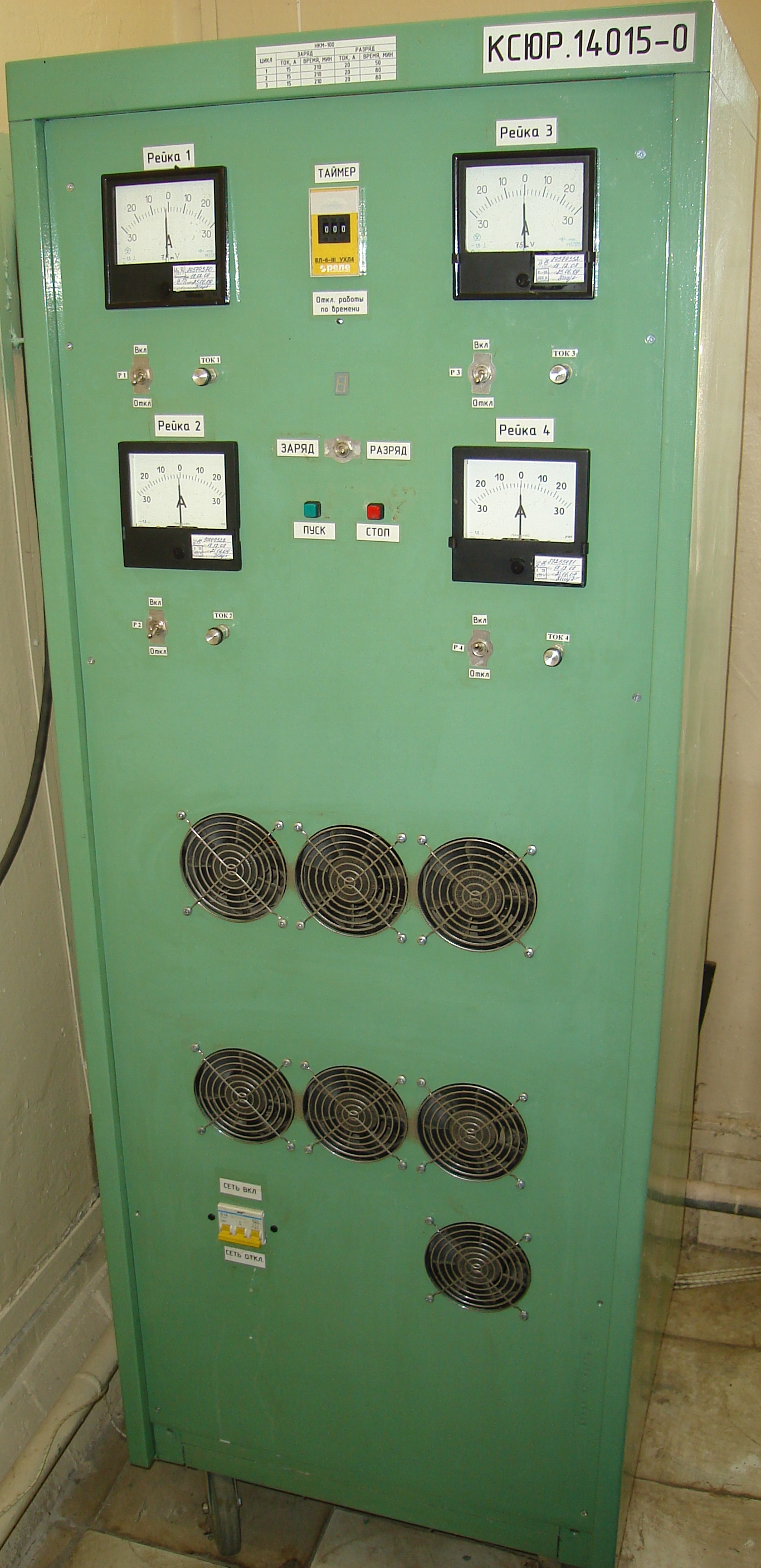

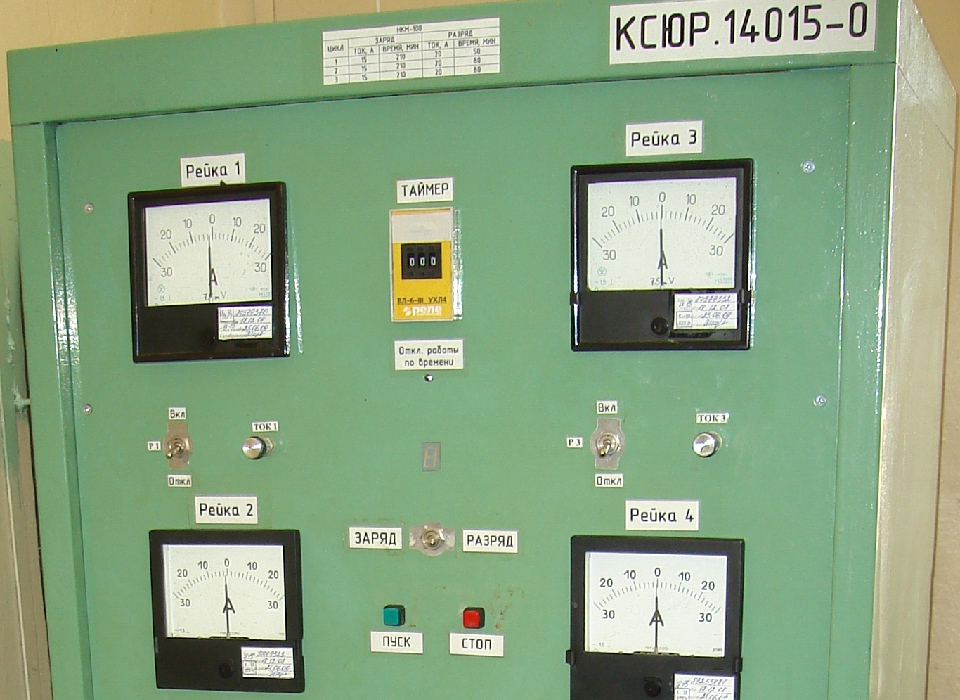

Режим работы стенда - ручной.

Стенд предназначен для формирования положительных пластин, собранных в блоки, в процессе формирования. Блоки устанавливаются в сосуды.

Стенд обеспечивает одновременный заряд или разряд 60 корзин на четырех рейках.

Стенд состоит из стойки управления и стойки для установки корзин. Максимальная загрузка одной рейки 15 корзин.

Минимальная загрузка одной рейки - 8 корзин.

Количество пластин в одном блоке - 12.

Стенд обеспечивает отключение корзин из разрядной (зарядной) цепи по времени.

Величина постоянного тока заряда-разряда от 15 до 25 А.

Напряжение постоянного тока на каждой рейке при заряде - 36 В.

Погрешность измерения тока +3%.

Погрешность установки тока +3%.

Погрешность отклонения тока во времени +5%.

Погрешность задания времени +3%.

Питание стенда осуществляется от трехфазной сети переменного тока частотой (50±1) Гц, напряжением (220±22) В.

Стенд работоспособен при температуре окружающей среды от плюс 10 до плюс 35 0С и относительной влажности воздуха не более 80%.

Потребляемая мощность стенда при номинальной величине напряжения сети:

- при разряде не более 2 кВт;

- при заряде не более 7 кВт.

Применяемые средства измерения:

- для измерения тока используется прибор М381, предел измерения от 0 до 30 А, класс точности 1,5;

- для задания времени используется ВЛ6-III УХЛ4.

Габаритные размеры стойки управления (L х B х H) мм - 620 х 640 х 1750.

Габаритные размеры стойки для установки корзин (L х B х H) мм - 2892 х 1455 х 1905.

Масса электрошкафа не более 500 кг.

Масса стойки для установки корзин не более 1200 кг.

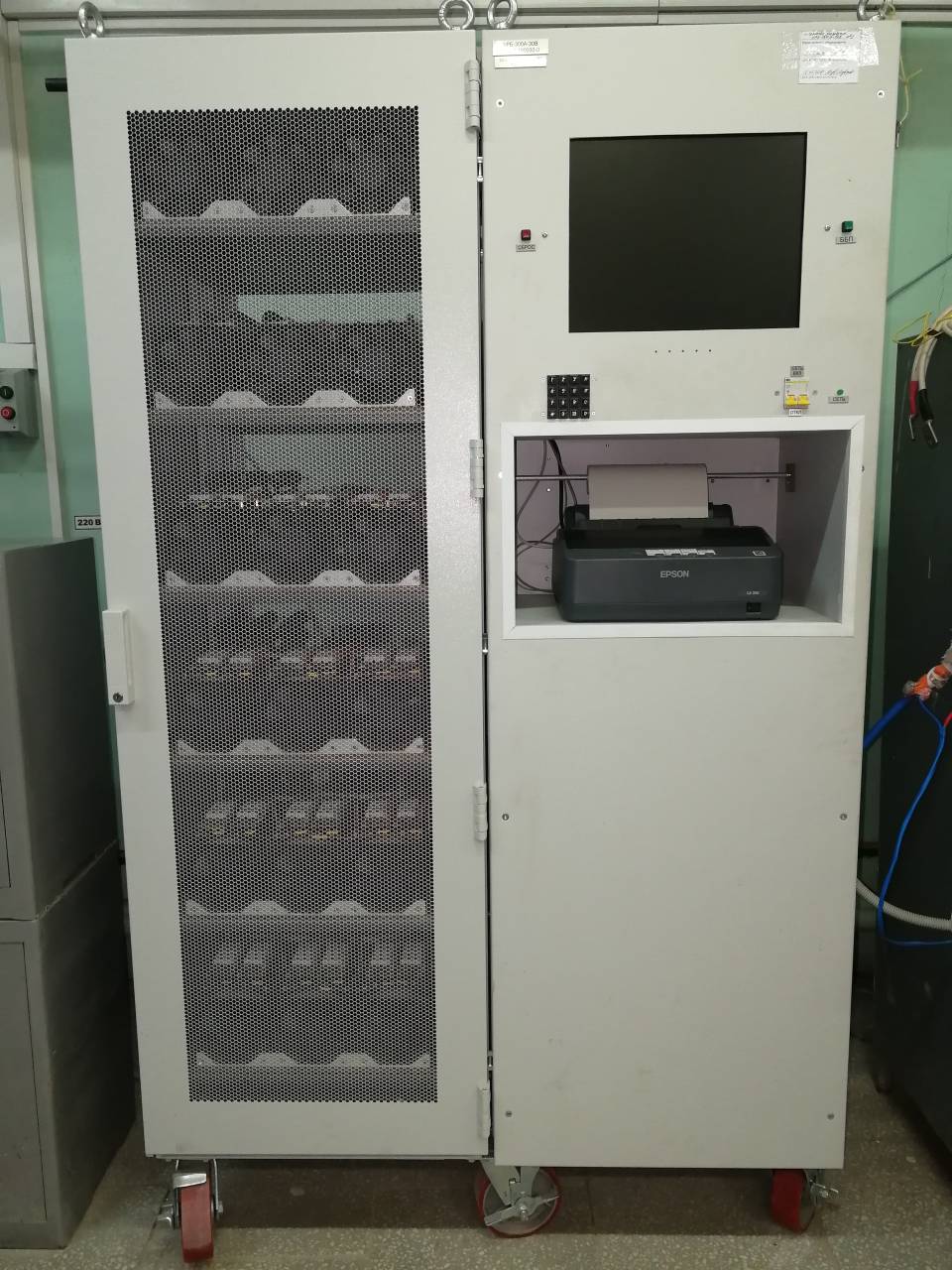

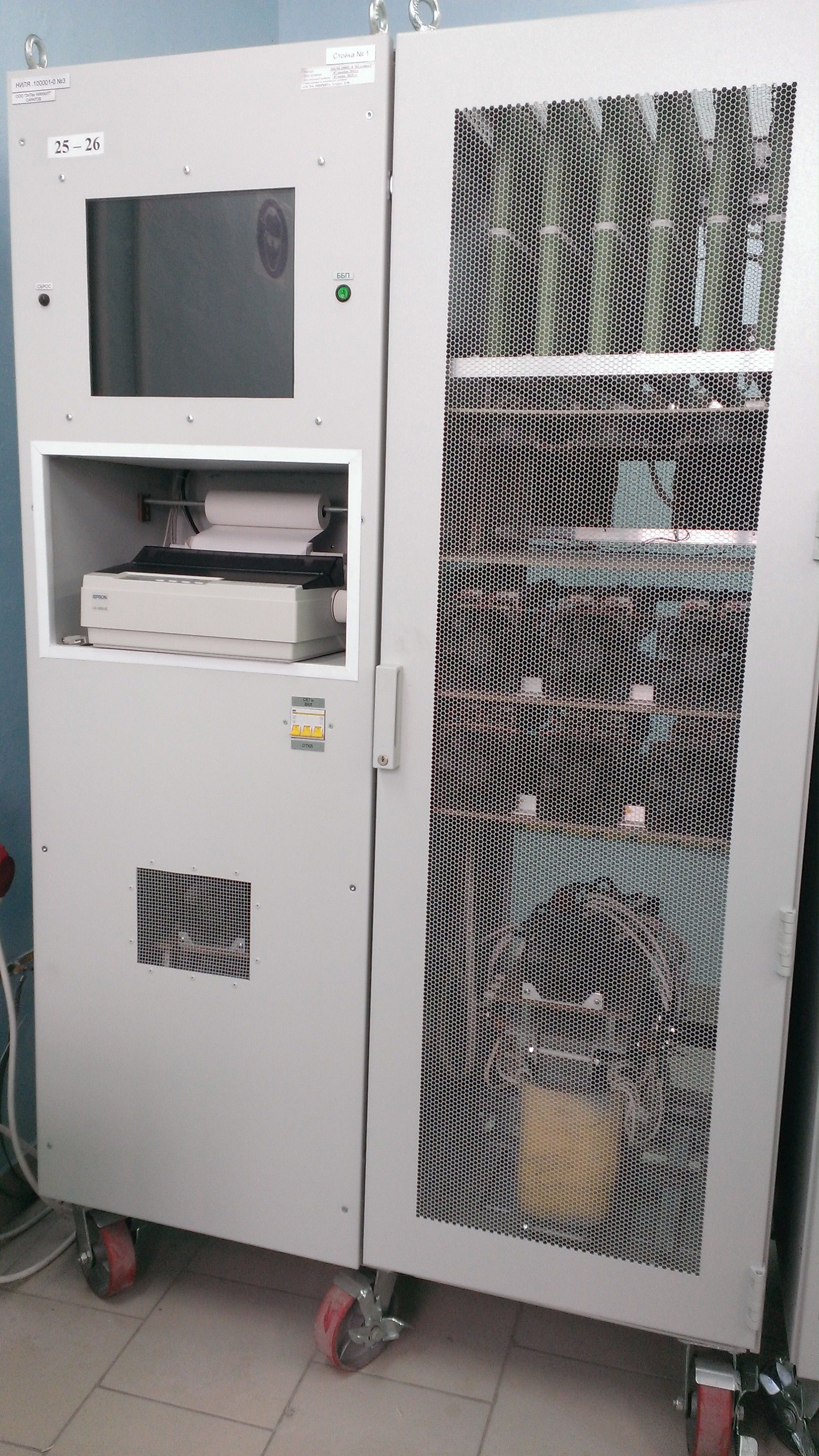

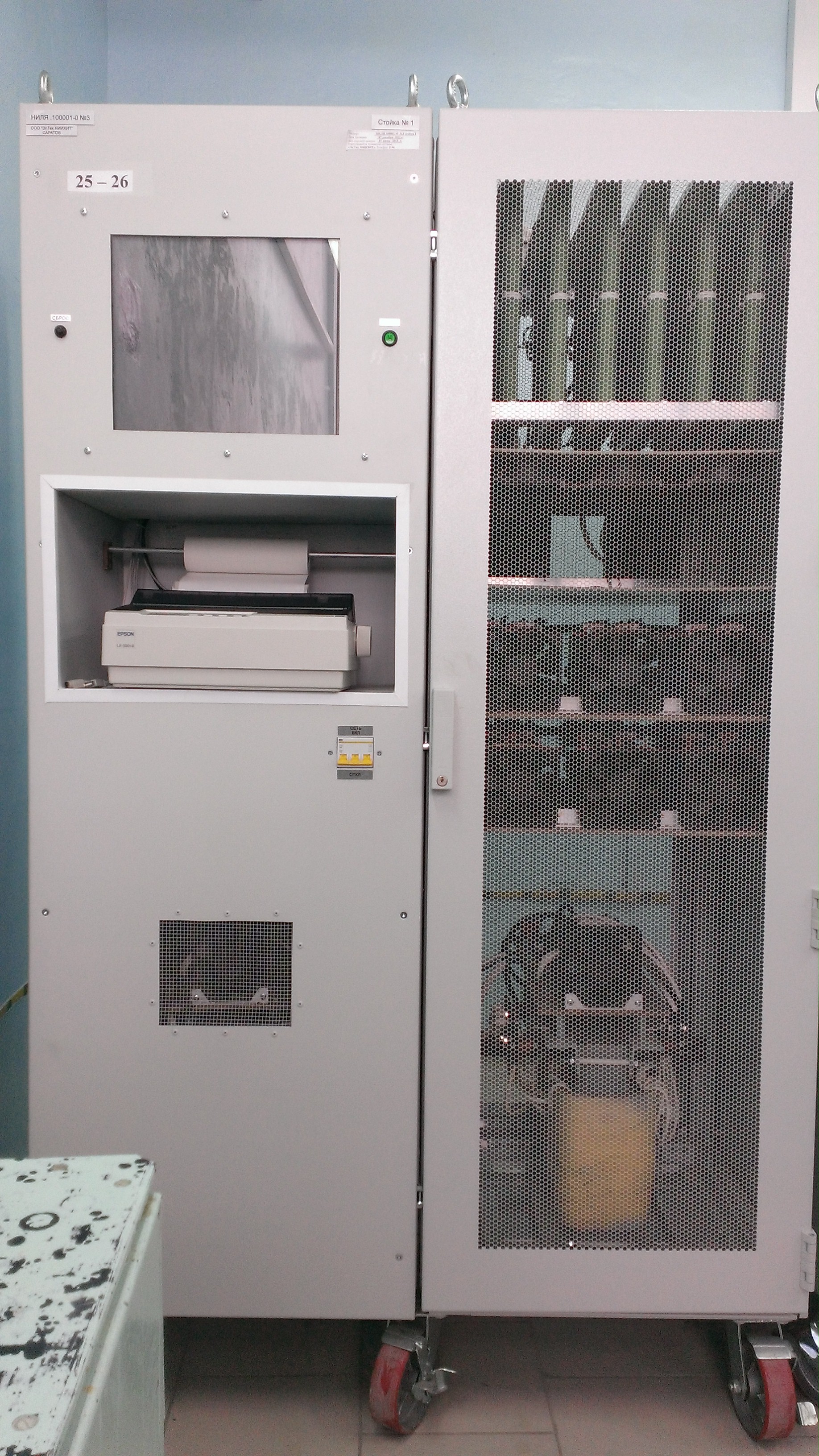

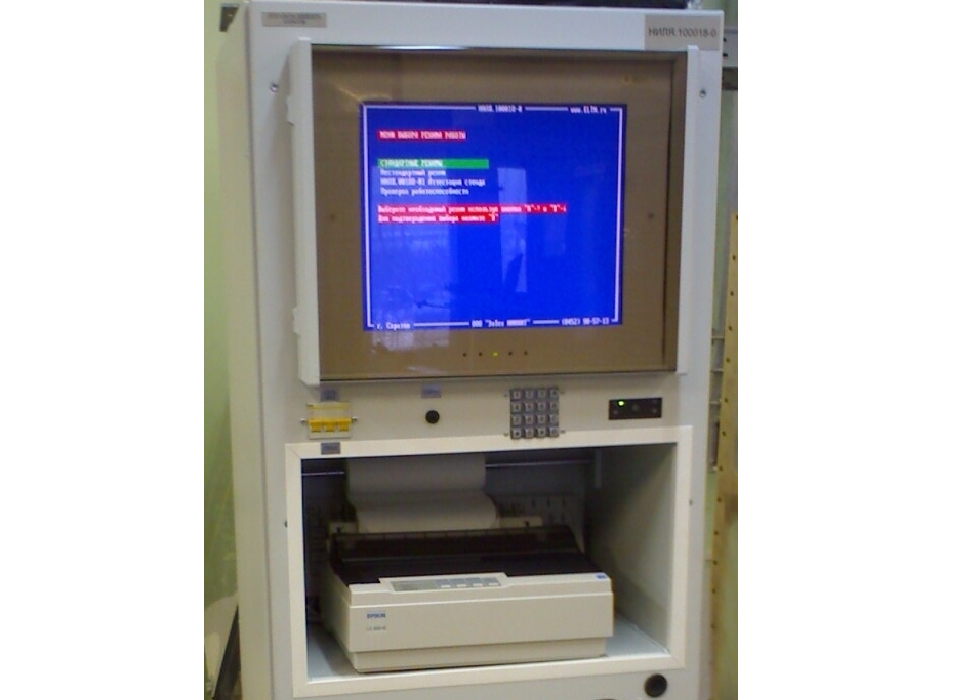

Устройство предназначено для проведения испытаний аккумуляторных батарей типа 20НКБН-25, 20KSX-27, 20НКБН-28 и 20НКБН-40.

Режим работы стенда - автоматический.

Оборудование обеспечивает испытание одной аккумуляторной батареи.

Диапазон измерения напряжения батарей от 10 до 30 В.

Ток разряда от 25 до 300 А, длительность разряда от 1 до 99 минут.

Измерение напряжения с погрешностью не более +1%.

Измерение тока разряда с погрешностью не более +1,5%.

Задание времени разряда с погрешностью не более +1%.

Питание стенда от трехфазной сети переменного тока частотой (50±1) Гц, напряжением (220±22)В.

Потребляемая мощность при номинальной величине напряжения сети не более 1,5 кВт.

Габаритные размеры (L х B х H)мм - 1200 х 600 х 1950.

Масса не более, кг - 500.

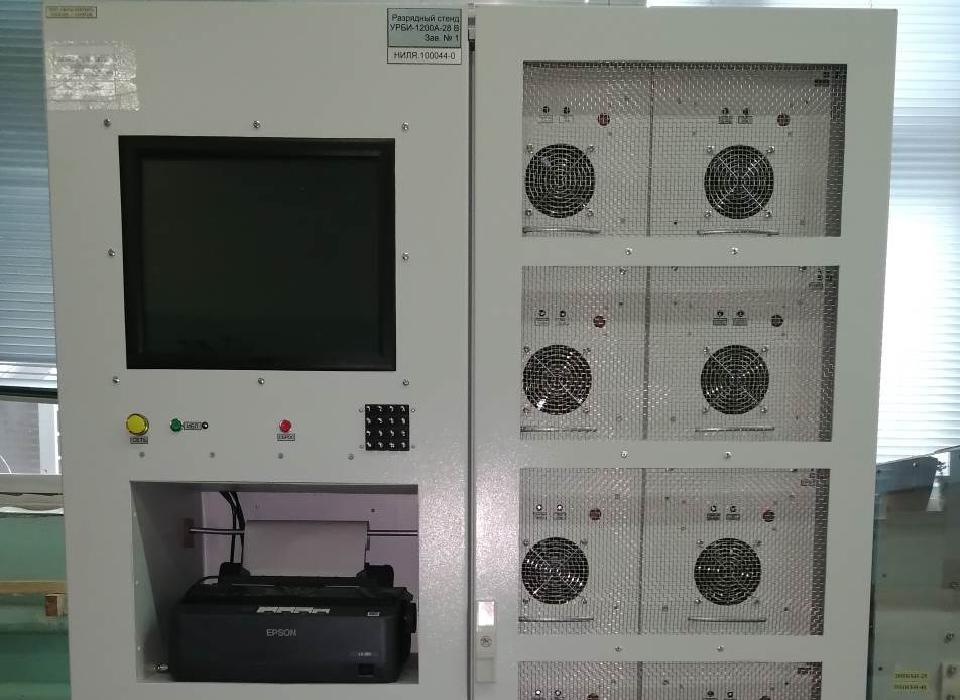

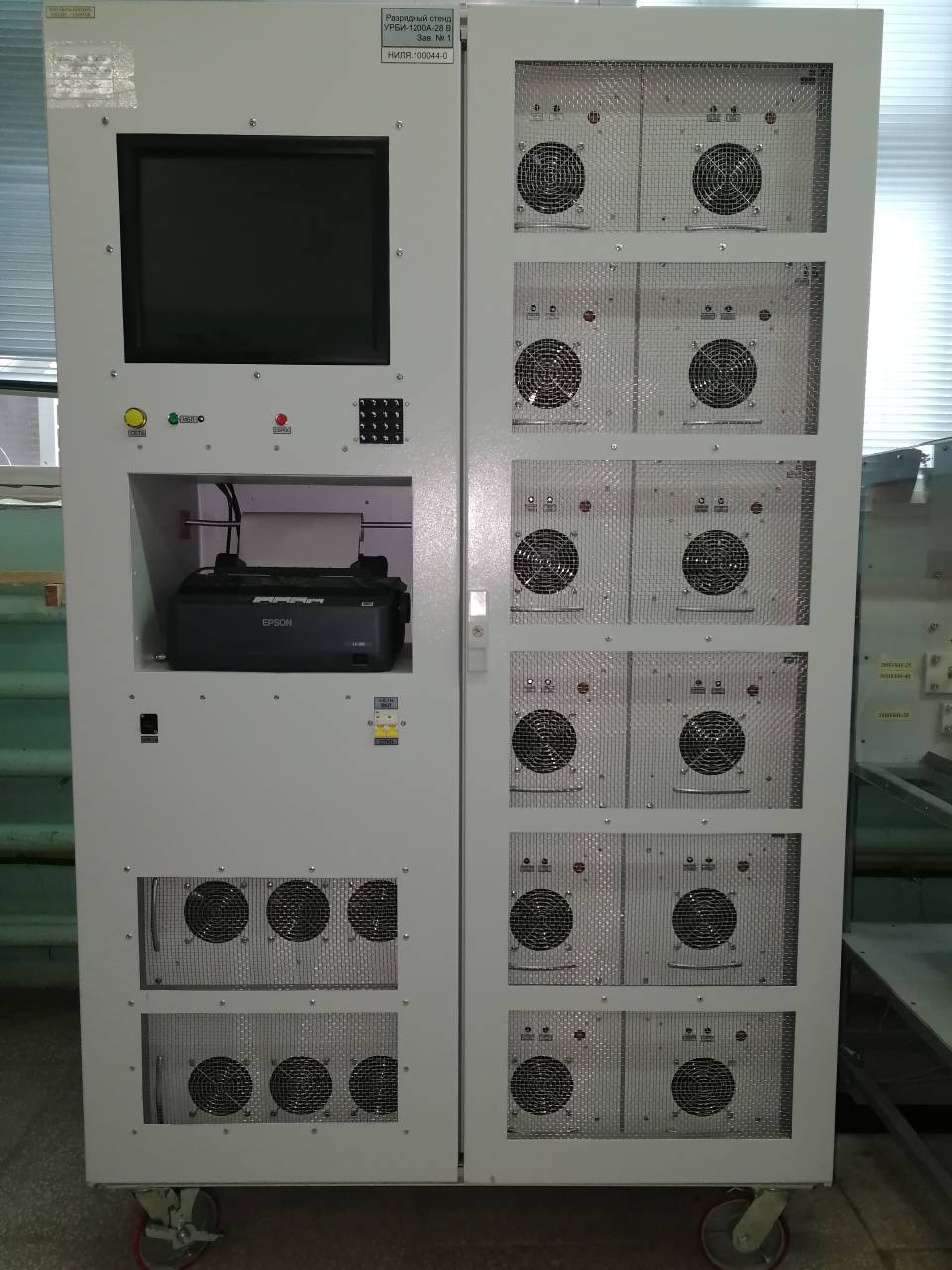

Устройство предназначено для разряда одной аккумуляторной батареи типа 20НКБН-25, 20KSX-27, 20НКБН-28 и 20НКБН-40 или одного аккумулятора НКБН-25, KSX-27, НКБН-28, НКБН-40 импульсами постоянного тока.

Устройство обеспечивает следующие проверки батареи или аккумулятора:

- измерение НРЦ;

- разряд импульсами ниспадающего постоянного тока с амплитудой до 1200 А;

- разряд постоянным стабилизированным током в диапазоне от 40 до 800 А;

- измерение напряжения под нагрузкой.

Устройство функционирует в автоматическом режиме под управлением ЭВМ.

Устройство обеспечивает:

- установку фиксированных величин и измерение тока при разряде ниспадающим током в соответствии с методиками, приведенными в ТУ на батарею или аккумулятор с возможностью предварительного подразряда батареи (аккумулятора) постоянным стабилизированным током, заданным оператором;

- дискретность установки тока 1 А в диапазоне от 40 до 800 А;

- измерение напряжения батареи в диапазоне от 8 до 28 В;

- дискретность установки порогового напряжения батареи – 1 В;

- измерение напряжения аккумулятора в диапазоне от 0,2 до 1,4 В;

- дискретность установки порогового напряжения аккумулятора – 0,1 В;

- дискретность установки времени разряда – 1 с;

- отклонение установки и измерения тока:

а) в диапазоне от 40 до 1200 А – не более 3 %;

б) при разряде ниспадающим током – не более 10 % от величин тока, указанных в методиках ТУ на батарею или аккумулятор;

- отклонение измерения напряжения батареи – не более 1%;

- отклонение измерения напряжения аккумулятора:

а) в диапазоне от 0,2 до 0,9 В – не более 10 %;

б) в диапазоне от 0,9 до 1,4 В – не более 2 %;

- отклонение измерения времени не более 1 %;

- частоту опроса каналов измерения напряжения батареи (аккумулятора) и тока не менее 2 Гц;

- частоту опроса каналов измерения напряжения батареи (аккумулятора) и тока при разряде ниспадающим током: первые 5 с – не менее 2 Гц, далее – не менее 1 Гц;

- частоту опроса каналов измерения напряжения батареи (аккумулятора) и тока при проверке под нагрузкой: первые 2 с – не менее 5 Гц, далее – не менее 1 Гц.

- Режим работы стенда - автоматический.

- Оборудование обеспечивает испытание одной батареи ХИТ.

- Диапазон измерения напряжения батарей от 5 до 40 В.

- Ток разряда от 0,5 до 100 А, длительность разряда от 1 до 10 секунд.

- Измерение напряжения с погрешностью не более +1%.

- Измерение тока разряда с погрешностью не более +1%.

- Задание времени разряда, заряда с погрешностью не более +1%.

- Питание стенда от трехфазной сети переменного тока частотой (50±1) Гц, напряжением (220±22) В.

- Потребляемая мощность при номинальной величине напряжения сети не более 1,5 кВт.

- Габаритные размеры (L х B х H)мм - 500 х 600 х 1800.

- Масса не более, кг - 400.

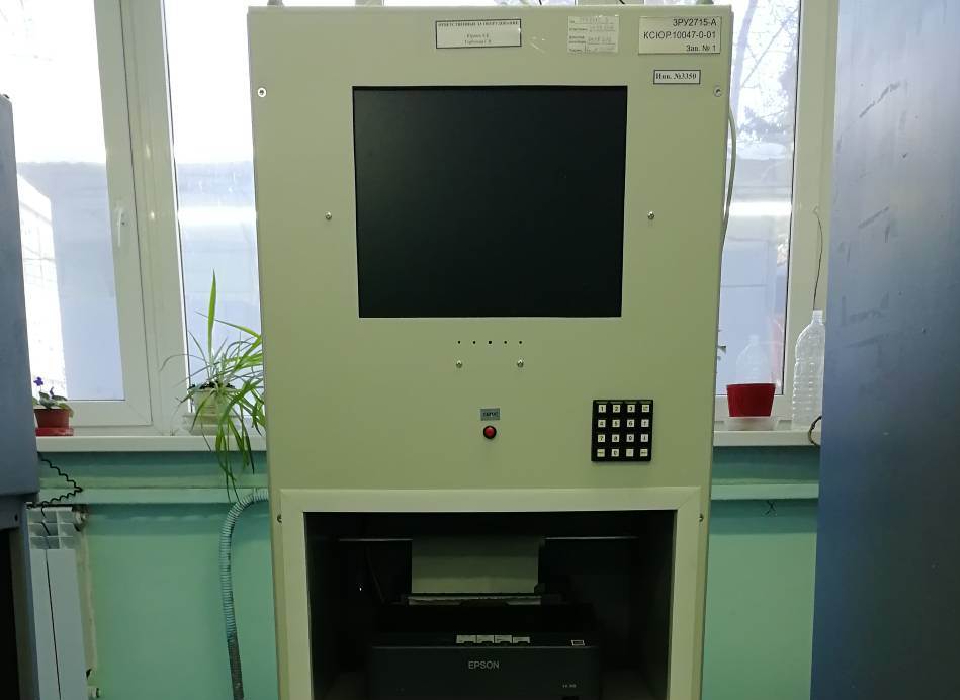

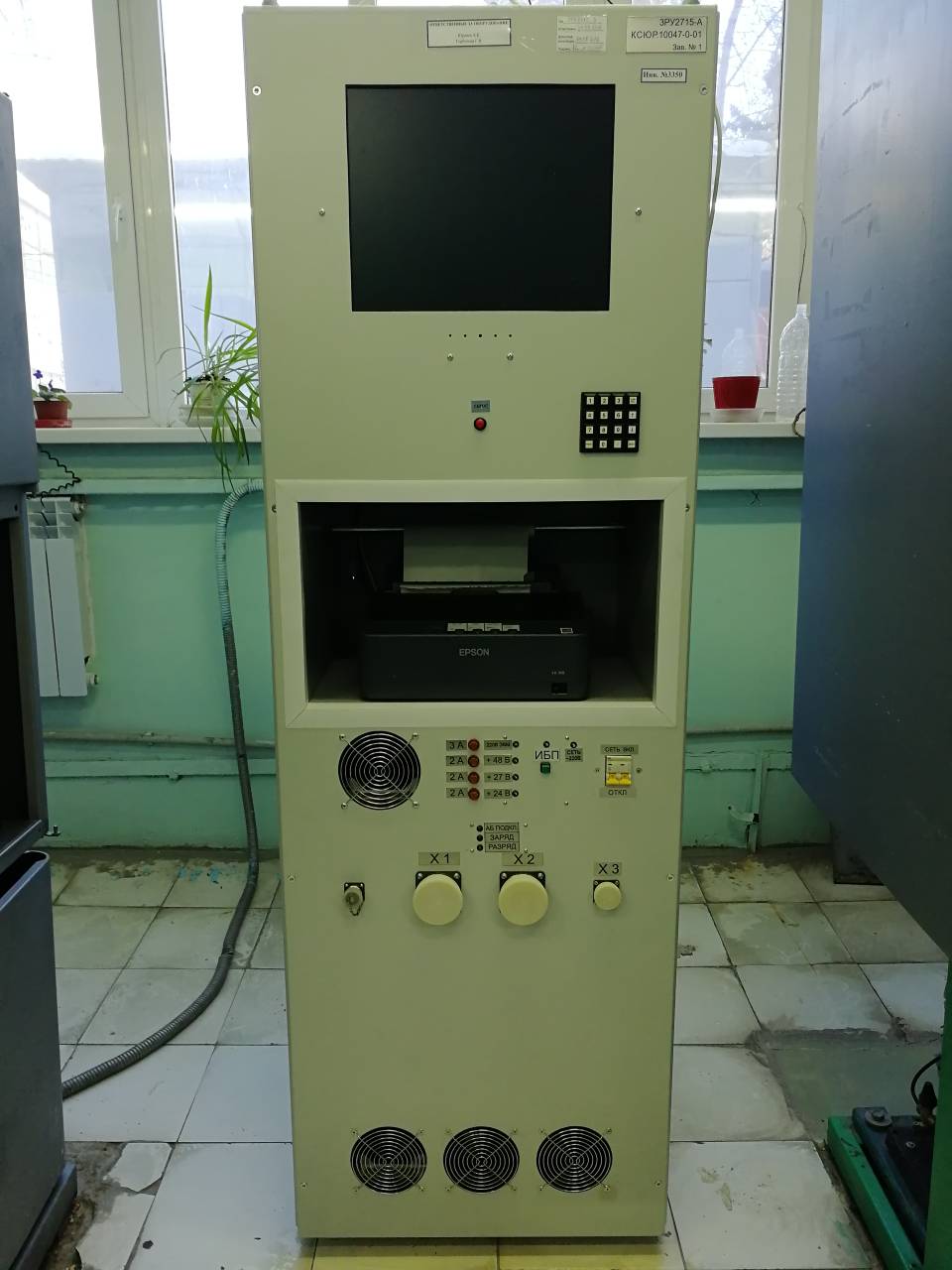

ЗРУ предназначено для подзаряда и разряда одной АБ 27НКМ-15.

ЗРУ функционирует в автоматическом режиме под управлением ЭВМ.

ЗРУ обеспечивает:

- проведение подзаряда батареи постоянным напряжением 36,5 В. Максимальный ток подзаряда до стабилизации постоянного напряжения не более 1 А;

- проведение разряда батареи током 25 А;

- измерение напряжения батареи в диапазоне от 26 до 39 В;

- измерение напряжения на каждом аккумуляторе батареи в диапазоне от 0,5 до 2,0 В;

- частоту опроса каналов измерения напряжения аккумуляторов батареи не менее 5 Гц;

- погрешность установки напряжения подзаряда не более 1 %;

- погрешность измерения напряжения не более 1%;

- погрешность установки и измерения тока не более 1 %;

- погрешность измерения времени не более 1 %.

Питание ЗРУ осуществляется от однофазной сети переменного тока частотой (50±1) Гц, напряжением (220±22) В.

Потребляемая мощность при номинальной величине напряжения сети не более 0,5 кВт.

Габаритные размеры ЗРУ (LхBхH), мм – 600х700х1900.

Масса ЗРУ - не более 200 кг.

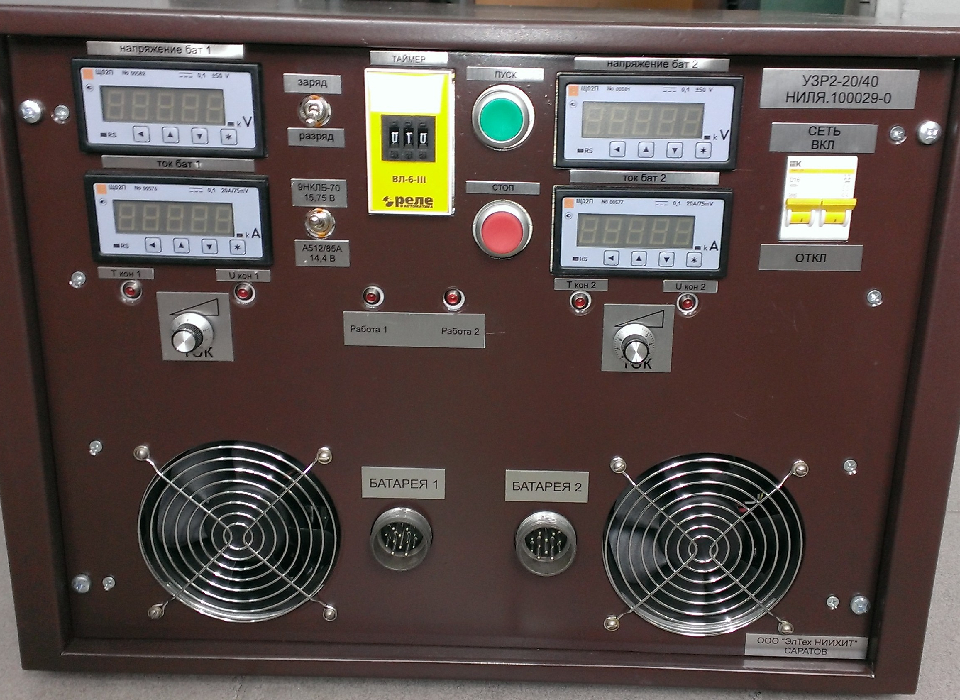

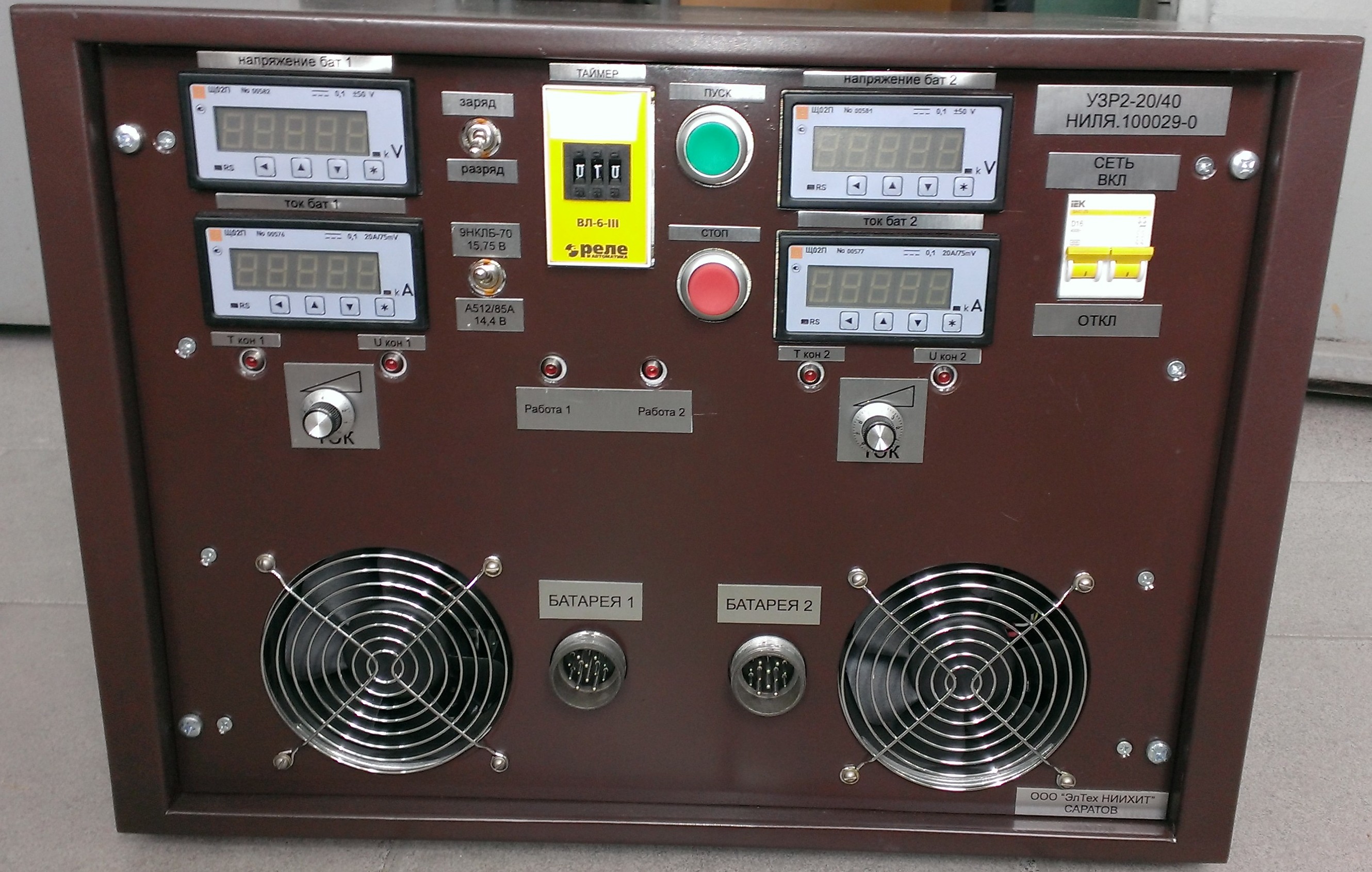

Устройство зарядно-разрядное УЗР2-20/40 (далее - УЗР) обеспечивает одновременный заряд или разряд 1 или 2 батарей типа 9НКЛБ-70 или А512/85А токами от 3 до 20 А.

Род тока заряда-разряда – постоянный, стабилизированный во времени.

УЗР выполнен в настольном исполнении.

УЗР обеспечивает задание времени в диапазоне от 1 до 999 минут. Дискретность задания 1 минута.

Погрешность измерения напряжения от 5 до 40 В не более ±1%.

Погрешность измерения и установки тока не более ±1%.

Погрешность отклонения тока во времени не более ±1%.

Погрешность задания времени не более ±1%.

УЗР обеспечивает автоматическое отключение силовой цепи при разряде при достижении напряжения на батарее 9 В с погрешностью ±2%.

УЗР обеспечивает автоматическое отключение силовой цепи при заряде при достижении напряжения на батарее 15,75 В для батареи 9НКЛБ-70 и 14,4 В для батареи А512/85А с погрешностью ±2%.

УЗР обеспечивает автоматическое отключение тока заряда/разряда по заданному времени.

Питание УЗР осуществляется от однофазной сети переменного тока напряжением (200±22)В с частотой (50±1)Гц.

Потребляемая мощность УЗР при номинальной величине напряжения сети не более 1кВт.

Габаритные размеры УЗР (LxBxH) мм – 540 х 510 х 400.

Масса УЗР не более 50 кг.

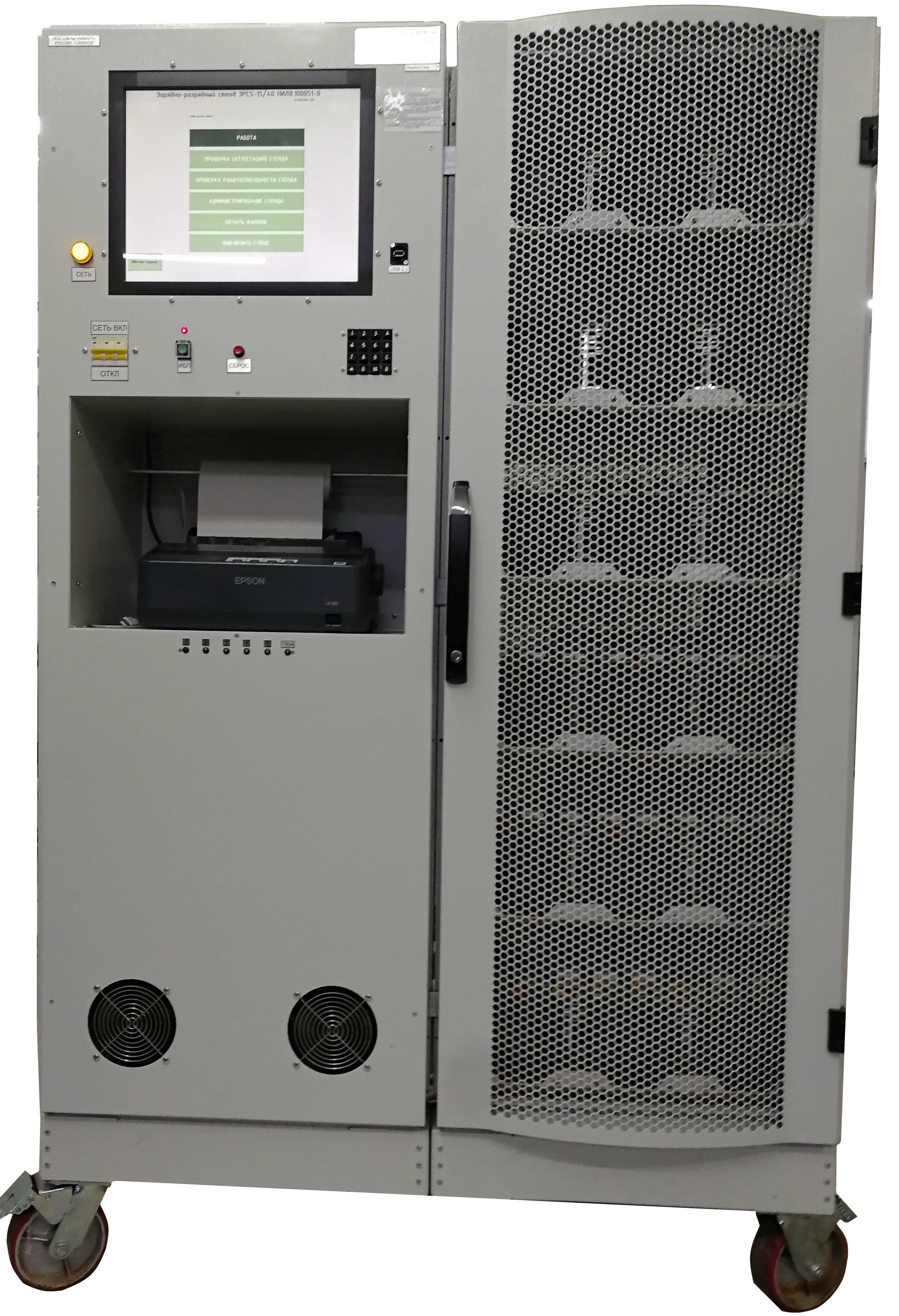

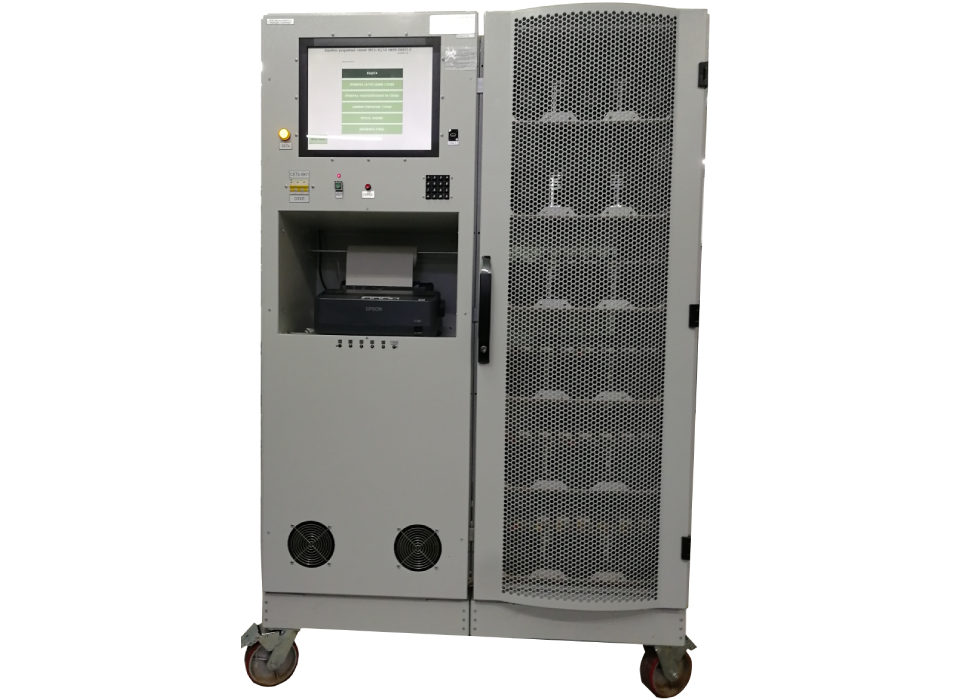

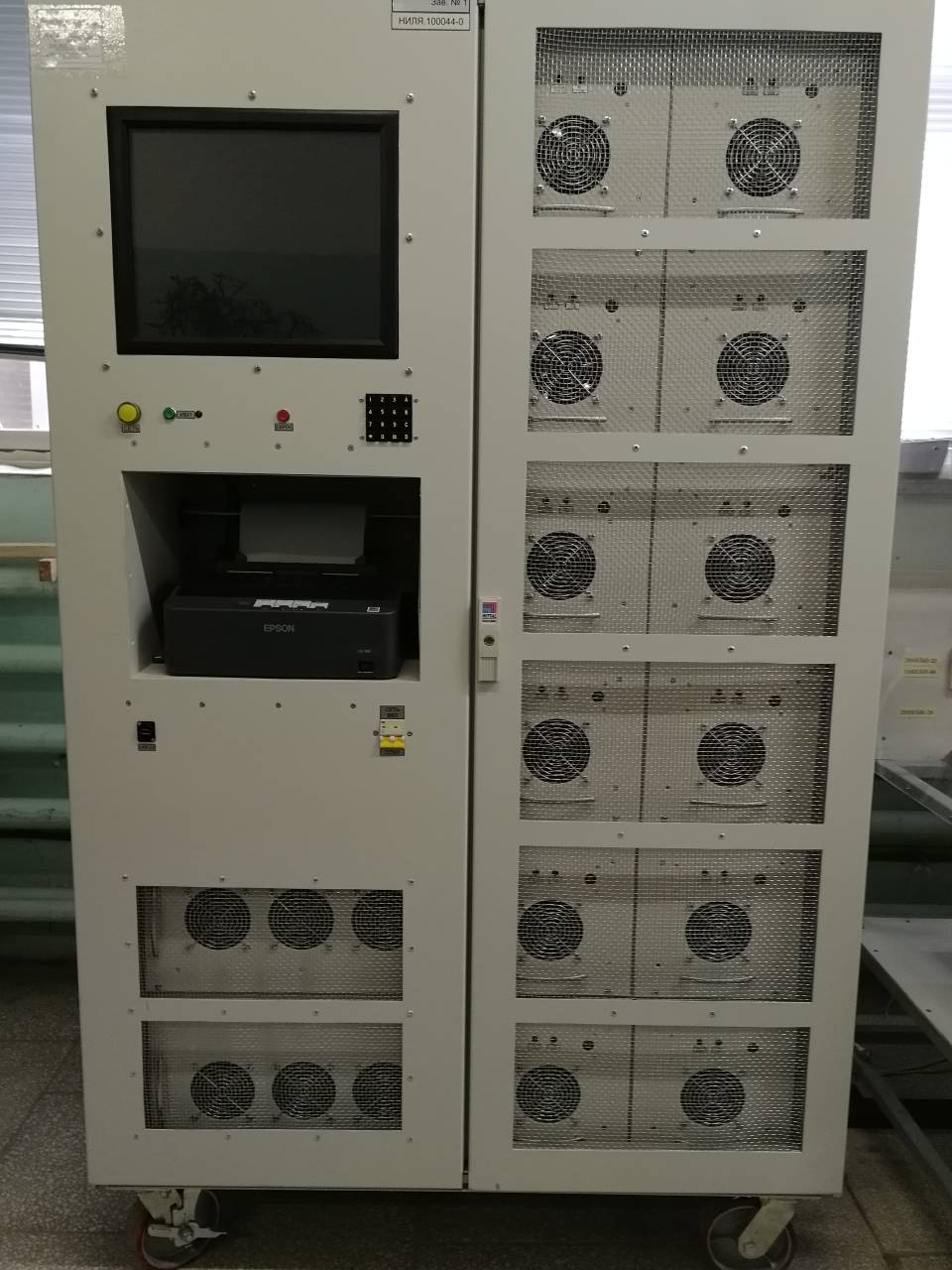

Зарядно-разрядный стенд ЗРС5-15/40 предназначен для заряда или разряда постоянным стабилизированным током одновременно от 1 до 5 аккумуляторных батарей типа 20НКБН-25-У3, 20НКБН-25-ТД()-У3, 20KSX-27, 20НКБН-28-(Т)-(), 20НКБН-40-У3, 20НКБН-40-ТД() и 20КН-4

Стенд обеспечивает технические характеристики:

- количество батарей, одновременно подключаемых к стенду – от 1 до 5 шт.;

- количество мест подключения для проверки батареи под нагрузкой на стенде – 1;

- минимальное допустимое напряжение батареи при разряде – 10 В;

- максимально допустимое напряжение батареи – 40 В;

- диапазон измерения напряжения на каждой батарее, задания напряжения отключения и контрольного напряжения от 10 до 40 В;

- дискретность задания напряжения отключения и контрольного напряжения – 0,1 В;

- диапазон задания тока заряда от 0,5 А до 15,0 А;

- диапазон задания тока разряда от 0,5 А до 40,0 А при напряжении на каждой батареи от 28 до 10 В;

- дискретность задания тока заряда (разряда) – 0,1 А;

- диапазон измерения тока заряда (разряда) от 0,5 А до 100,0 А;

- фиксированная величина тока разряда при проверке напряжения батареи под нагрузкой – 4А, 45А, 100А в течение 4-5 секунд;

- диапазон задания времени заряда (разряда) от 1 до 999 мин;

- дискретность задания времени заряда – 1 мин;

- дискретность задания времени разряда – 1 с;

- диапазон задания периода фиксации результатов испытаний от 1 до 999 мин;

- дискретность задания периода фиксации результатов испытаний – 1 мин.

Стенд обеспечивает метрологические характеристики:

- отклонение установки и измерения тока заряда (разряда)– не более 1,5 %;

- отклонение измерения напряжения батареи – не более 1 %;

- отклонение измерения времени испытаний не более 1 %;

- частоту опроса канала измерения напряжения каждой батареи – не реже двух раз в секунду.

Питание стенда осуществляется от трехфазной сети переменного тока частотой (50±1) Гц, напряжением (380±38) В.

Потребляемая мощность при номинальной величине напряжения сети не более 6 кВт.

Время непрерывной работы стенда при включенной нагрузке не менее 15 часов в сутки.

Габаритные размеры:

- стойка управления (LхBхH), не более – 1200х700х1900 мм;

- рабочий стол (LхBхH), не более – 2160х935х1500 мм.

- Масса - не более 500 кг.

Технические характеристики:

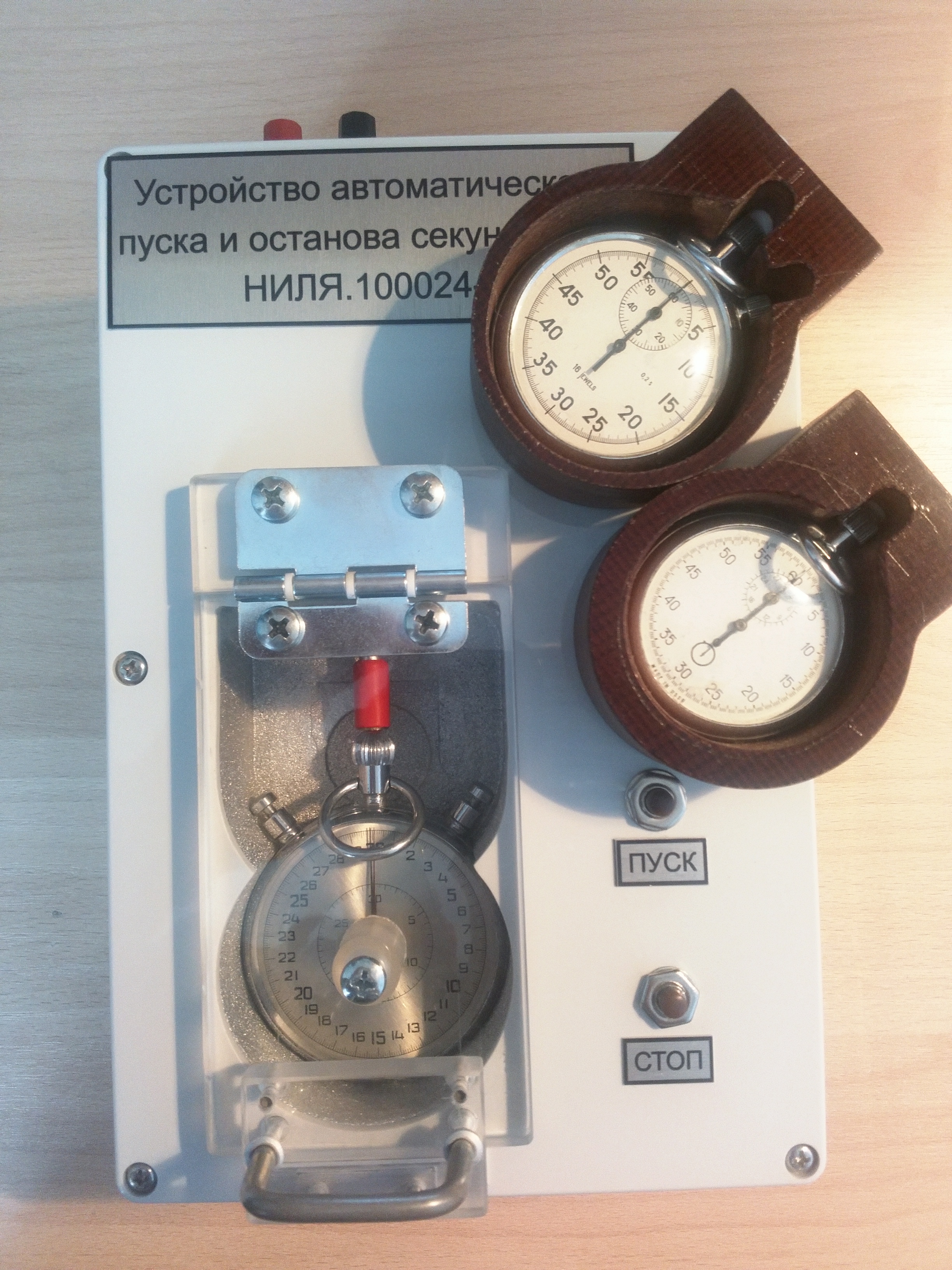

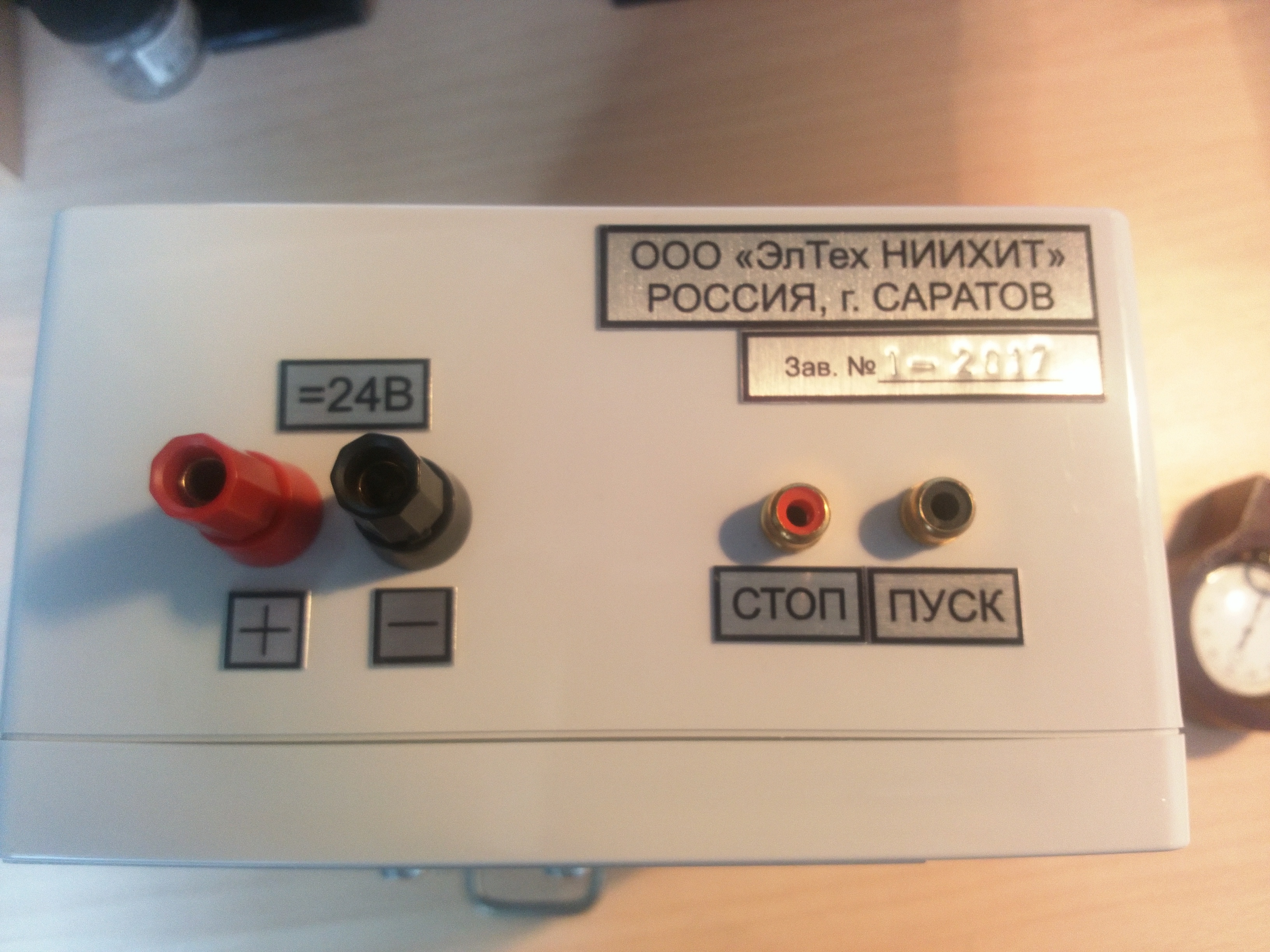

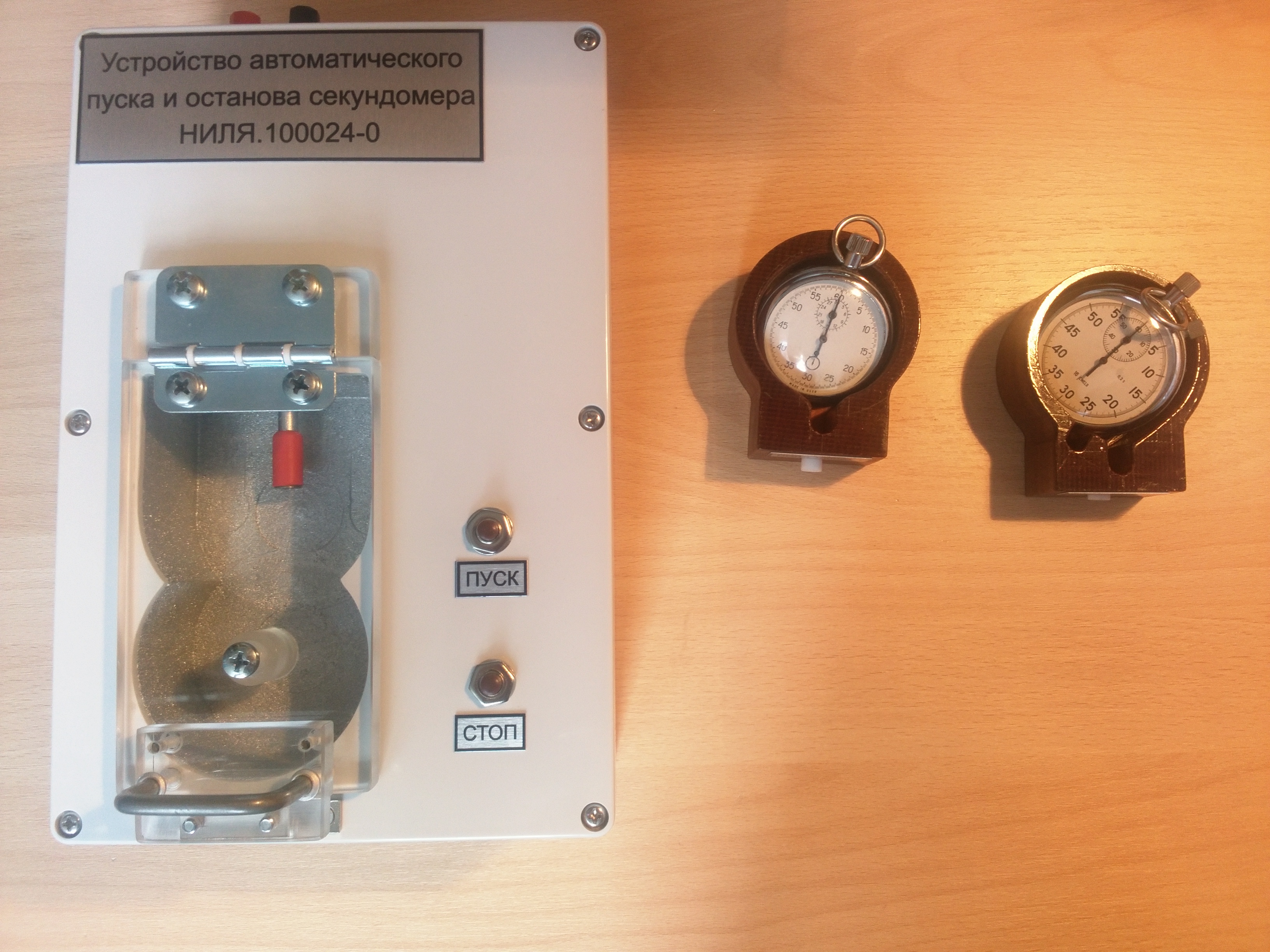

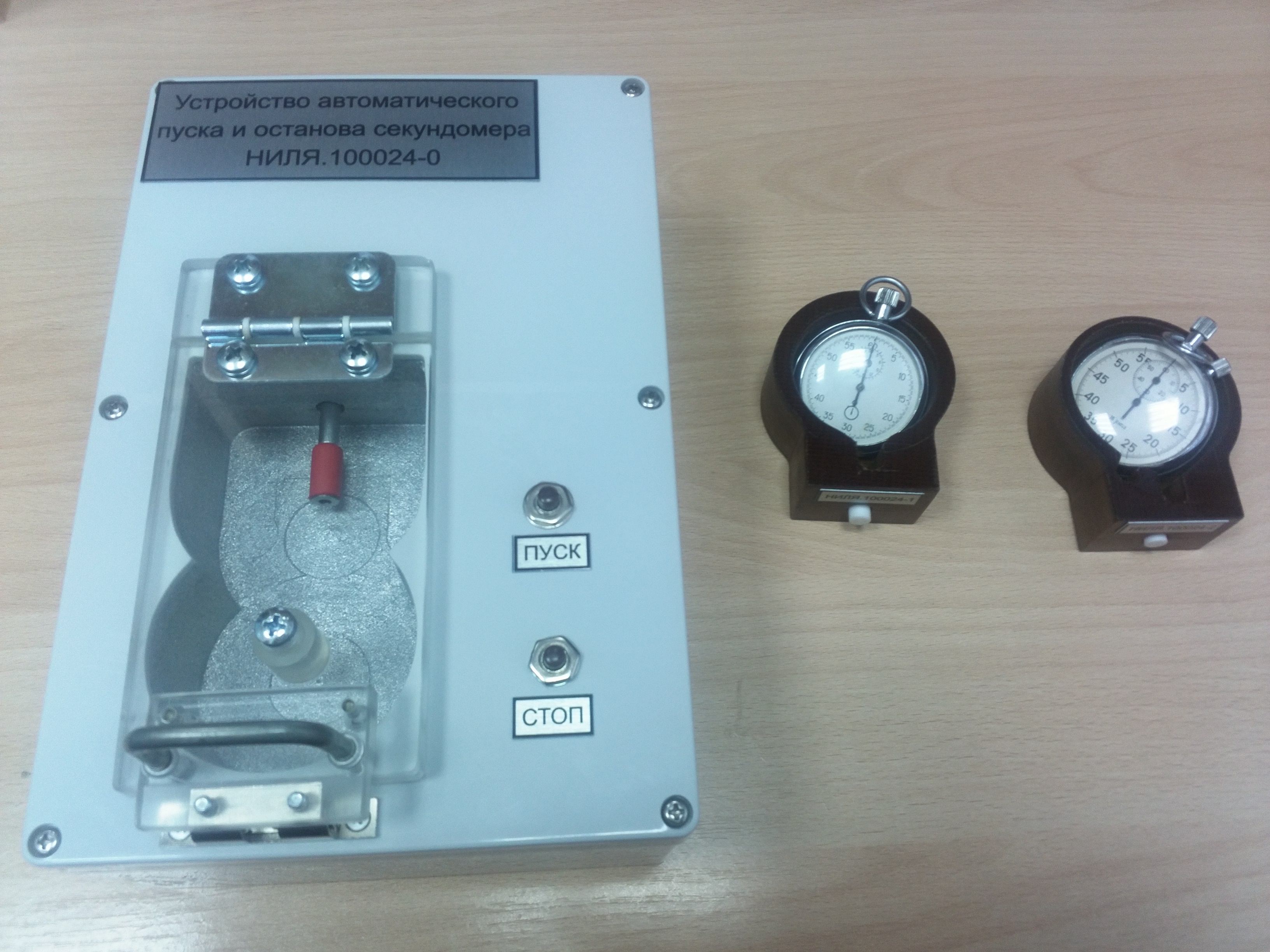

- Устройство автоматического пуска и останова секундомера предназначено для проведения поверки секундомеров типа СДСпр, СОПпр и СОСпр, совместно с эталонным электронным секундомером типа СЧЕТ-1М.

- Количество одновременно поверяемых секундомеров - 1 шт.

- Режим работы устройства - ручной.

- Питание устройства осуществляется от источника стабилизированного напряжения постоянного тока, напряжением 24 В и током нагрузки не менее 5 А.

- Габаритные размеры устройства - 260х160х140 мм.

- Масса устройства - не более 5 кг.

- Устройство работоспособно при температуре окружающей среды от плюс 5 до плюс 40 0С и относительной влажности воздуха не более 80 %.
